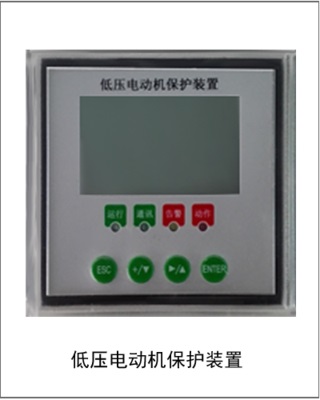

RTDY-900系列低壓保護測控裝置
概述
HTDY-900系列低壓電動機保護測控裝置是結合國際上電力自動化的發展趨勢與國內電網特點而開發出來的，適用于低壓380V系統，滿足國內用戶對低壓電動機保護的需求。
HTDY-900采用高集成度的高速處理器進行數據采集、處理，在實現傳統的低壓電動機保護功能的基礎上，融入測控、計量和通訊功能，真正實現數字化，智能化，網絡化，做到保護和測控于一體，為工業生產過程控制提供了更有效的現場保護和測控。
HTDY-900具有體積小，重量輕、功能強大，可靠性高、配置靈活，外形美觀、安裝方便等特點，特別適合于就地安裝在操作箱、開關柜和抽屜柜上。
技術特點
u 集全面的電動機保護、電量測量及啟停控制、狀態監視及網絡通訊于一體。
u 可選配tE時間保護功能，適用于增安型電動機的數字保護。
u 可選配晃電自起動功能，可以實現電機的分批再啟動。
u 可選配啟停控制功能，支持直接啟動、自耦降壓?jiǎn)?dòng)、串電阻啟動、星三角啟動、雙向可逆啟動。
u 超小型化設計，適用于各種安裝方式，可就地安裝在操作箱、控制臺和各種開關柜、抽屜柜上。
u 可選配開關量輸入監測，且有64個SOE事件記錄功能。
u 可選配繼電器智能化控制輸出，實現保護控制接觸器輸出、報警輸出及其它遙控功能。
u 可選配模擬量輸入/輸出功能，滿足用戶更多需求。
u 標準R485通訊接口，MODBUS規約，具有遠方通訊功能。
技術參數
Ø 直流電源： 85VDC~360VDC
Ø 交流電源： 85VAC~265VAC，頻率50Hz±5%
Ø 交流電壓： 380V/220V、100V/57V
Ø 交流電流： 1A、5A、7A、10A、25A、60A、110A、160A;（超過160A需自配保護互感器）
Ø 電壓精度： ±0.5%
Ø 電流精度： ±0.5%（0.1~1.2倍額定電流）
Ø 有功功率精度： ±1%
Ø 無功功率精度： ±2.0%
Ø 有功電能精度： ±2%
Ø 無功電能精度： ±2%
Ø 工作溫度： -20℃~+70℃
Ø 存儲溫度： -30℃~+85℃
Ø 相對濕度： 5%~95%（裝置內無冷凝或結冰）
Ø 大氣壓力： 80kPa~110kPa。
Ø 開孔尺寸： 67mm*67mm(RTDY900),91MM*91MM(RTDY930
Ø 開關量輸入 選配功能（RTDY900最多4路，RTDY930最多8路）
Ø 開關量輸出 選配功能（RTDY900最多2路，RTDY930最多4路）
Ø 模擬量輸出 選配功能（RTDY900最多1路，RTDY930最多2路）
