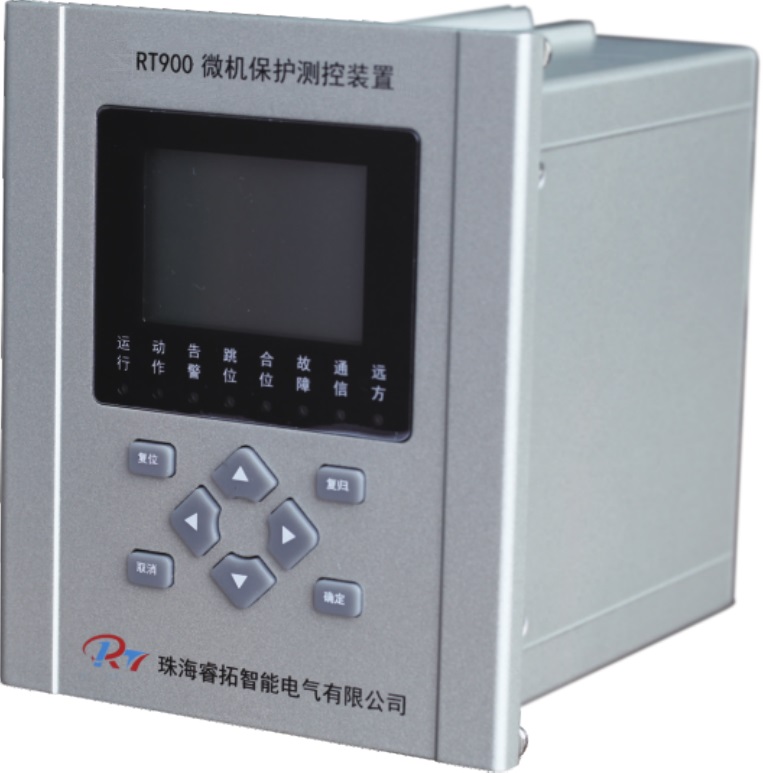

RT900-Y50微機保護測控裝置
概述
RT900X-Y50系列保護測控裝置適用于工業、企業以及電力系統35kV及以下電壓等級的線路、廠用變、電動機、電容器、母聯及母線電壓的保護和測控，產品主要針對開關柜設計，也可用于集中組屏，具有完整保護功能，人性化的人機接口、操作簡便直觀。
技術特點
u 采用32位處理器，主要元件采用進口器件，保證了產品在惡劣環境下的適應能力和可靠性。
u 采用模塊化設計，軟硬件兼容性好。
u 除了具有完善的保護功能外，還具有對設備的電氣量的測量功能。
u 完善的軟、硬件自檢，二級看門狗軟、硬件冗余設計，抗干擾性能強；
u 采用一體化型材機箱，安裝方便靈活，適用于固定式及混合式的柜型，也可集中組屏安裝。
u 配置工業級寬溫型點陣液晶，全中文操作菜單及事故報文顯示。
u 高抗干擾性，通過10項電磁兼容認證（快速瞬變、靜電放電、浪涌抗干擾等）。
技術參數
Ø 工作電源 AC/DC85~265V
Ø 電流額定值In 5A/1A
Ø 電壓額定值Un 100V
Ø 整機功耗 正常運行≤5W；裝置動作≤11W
Ø 電流輸入功耗 不大于0.5VA
Ø 電壓輸入功耗 不大于0.5VA
Ø 測量電流誤差 不大于0.5%
Ø 保護電流誤差 不大于2%
Ø 測量電壓誤差 不大于0.5%
Ø 開關量輸入通道數 12路
Ø 開關量輸入電壓 自帶DC24V
Ø 接點輸出通道數 7路
Ø 接點輸出工作電壓 AC220V/5A
Ø 通訊接口 RS485標配1路，光電隔離，帶防雷功能
Ø 環境溫度 -10℃~+55℃ 保證正常工作
Ø 相對濕度 5~95%
Ø 大氣壓力 86~106KPa
