RT-5000電氣接點溫度在線監測系統
系統概述
RT-5000開關柜溫度在線監測系統是我公司根據智能化電網發展需要而研發的可集合多種開關柜智能監測、監控設備的產品，它集成了電氣一次回路模擬圖及實時狀態指示、高壓帶點指示及閉鎖、語音防誤提示、環境溫濕度控制及過熱報警、電力參數測量、電氣接點溫度監測、斷路器分合閘監控等功能。

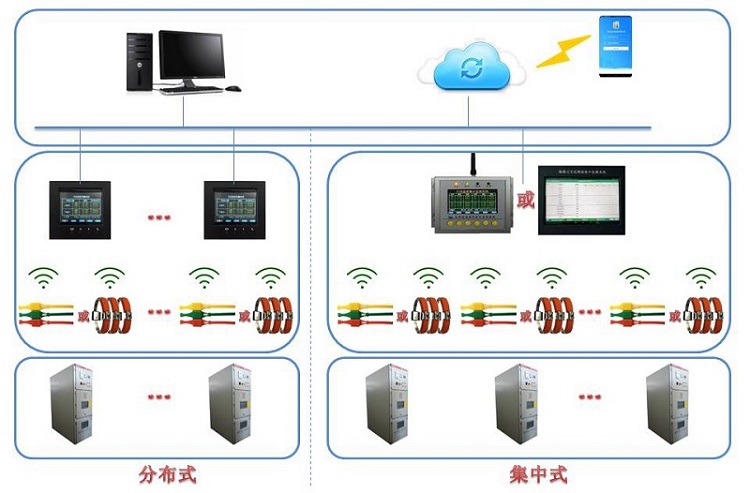

其中電氣接點溫度監測設備通過安裝在高壓電氣設備上的傳感器，將采樣的溫度數據通過無線電波的方式傳送出來，從而實現了高壓的徹底隔離，保證了產品應用的絕對安全。并可擴展到戶外電氣設備，如戶外刀閘觸點、戶外斷路器接點、戶外母線接點、戶外電纜接點等。
測溫監控系統主要包括主監控中心界面、參數設置、溫度數據查詢、告警以及溫度值實時曲線和歷史曲線。主要功能如下：

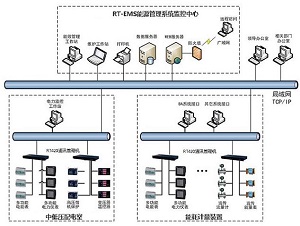

◆ 電氣監控系統分布圖
在顯示界面可以顯示一次系統模擬圖。
◆ 溫度監測：
在監控系統上集中顯示被測各點的溫度值。
◆ 報警功能：
實際測量到的參數值超過報警值時進行聲光報警，并帶有語音報警功能（需后臺帶音響）。
◆ 故障顯示：
被測設備溫度點的位置非正常工作時顯示故障。
◆ 數據庫功能：
存儲所有被測點的各個時刻的溫度值，以便進行數據查詢與歷史曲線顯示。
◆ 權限管理：
可進行權限設置。運行數據的設定、修改等需經有使用權限的系統操作人員操作方生效。
◆ 遠程通信：
系統提供RS485、以太網、CAN總線通訊方式，以滿足遠程通信。
